tap-off unit

1. ответвительное устройство (на шинопроводе)
2. блок (защиты) отходящих линий



блок (защиты) отходящих линий
-

Рис. Schneider Electric

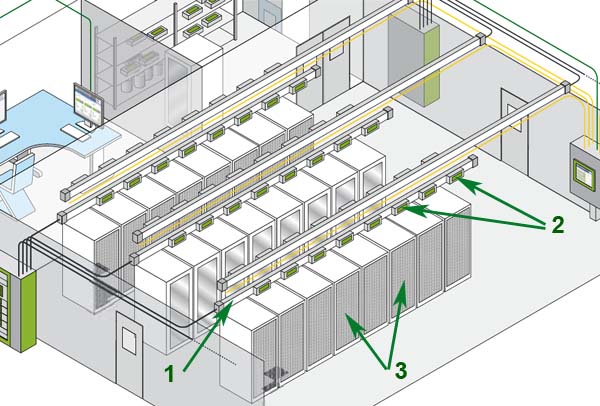

1 - Шинопровод;
2 - Блоки отходящих линий
3 - Шкафы;

Параллельные тексты EN-RU

In an overhead installation, the distribution system is installed above the bays and only edgewise.
[Schneider Electric]

В электроустановках с верхним распределением электроэнергии шинопроводы располагают над рядами шкафов в положении "на ребро".
[Перевод Интент]

Рис. Schneider Electric

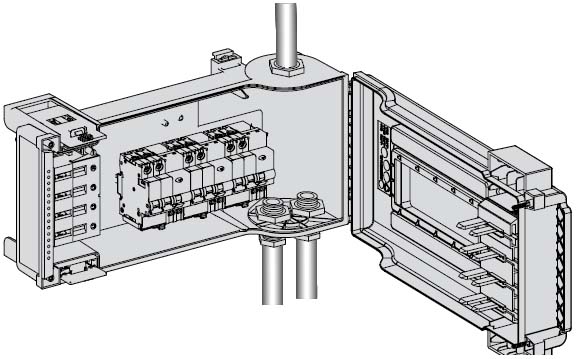

Блок на три отходящие линии


Рис. Schneider Electric

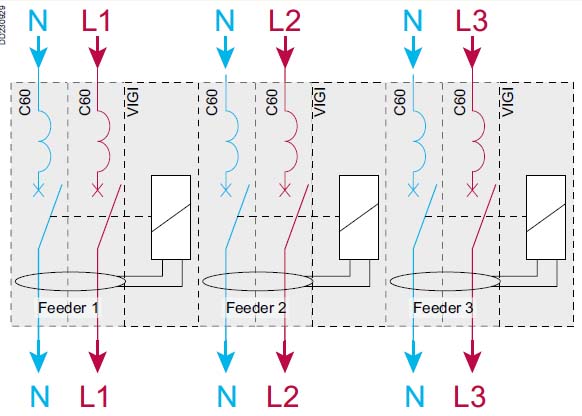

Блок на три отходящие линии. Схема электрическая подключений

Параллельные тексты EN-RU

Tap-off unit
1P+N 32A 3 feeders wall-mounted enclosure.
[Schneider Electric]

Блок отходящих линий
3 линии (1 фаза + N, 32 А) в корпусе для монтажа на вертикальной поверхности.
[Перевод Интент]

Тематики

• электроснабжение в целом

EN

• tap-off unit



ответвительное устройство (на шинопроводе)
ответвительная коробка (на шинопроводе)
-

ответвительное устройство
узел ответвления
Устройство отвода электроэнергии от секции шинопровода с местами для присоединения ответвительных устройств (см. 2.3.6), например с помощью роликов, щеток или втычных устройств.
Узел ответвления может быть включен постоянно и предназначаться для работы с одной или несколькими комбинациями цепей питания, связи или управления.
Узел ответвления может включать в себя дополнительные устройства, такие как устройства защиты (например, предохранители, разъединители с плавкими предохранителями, автоматические выключатели, автоматические выключатели дифференциального тока), электронное оборудование для связи или дистанционного управления, контакторы, розетки, соединительную арматуру, такую как предварительно смонтированные клеммы с винтовым или безвинтовым креплением, и т.д.
Узлы ответвления могут представлять собой устройства, прошедшие частичные типовые испытания (ЧИ НКУ).
[ГОСТ Р 51321.2-2009]

EN

tap-off unit
outgoing unit for tapping-off power from the busbar trunking unit with tap-off facilities (see 2.3.6), such as rollers, brushes or plug-in devices
A tap-off unit may also be permanently connected and can be intended for one or any combinations of power, communication or control circuits.
A tap-off unit may contain accessories, such as protective devices (for example fuse, fuse-switch, switch-fuse, circuit-breaker, residual current circuit-breaker), electronic apparatus for communication or remote control, contactors, socket-outlets, connecting facilities such as prewired, screw-type or screw-less type terminals, etc.
Tap-off units may be partially type-tested assemblies (PTTA).
[IEC 60439-2, ed. 3.0 (2000-03)]

FR

élément de dérivation
unité de départ d'une canalisation préfabriquée avec possibilité de dérivations (voir 2.3.6), telles que matériel à contact roulant ou glissant ou connecteurs débrochables
Un élément de dérivation peut être connecté d’une façon permanente et peut être destiné à recevoir une ou plusieurs combinaisons de circuits de puissance, de communication ou de contrôle.
Un élément de dérivation peut aussi contenir des accessoires, tels que des dispositifs de protection (par exemple fusibles, fusibles-interrupteur, interrupteur-fusibles, disjoncteurs, disjoncteurs à courant résiduel), de l’appareillage électronique à usage de communication ou de contrôle à distance, des contacteurs pour des fonctions d’automatisation, des prises de courant, des facilités de raccordement telles que du précâblage ou des bornes de raccorde­ment du type à vis ou du type sans vis, etc.
Les éléments de dérivation peuvent être des ensembles dérivés de série (EDS).
[IEC 60439-2, ed. 3.0 (2000-03)]

2.3. Номинальные токи шинопроводов и их ответвительных устройств (коробок, штепселей, ответвительных секций) должны соответствовать ...

4.4. Конструкция шинопровода с ответвительными устройствами, предназначенными для разъемного присоединения приемников электрической энергии, должна исключать возможность подключения нулевых контактов ответвительных устройств к фазным проводникам шинопровода.

4.4а. Конструкция ответвительных устройств, предназначенных для разъемного присоединения приемников электрической энергии, должна обеспечивать опережающее подключение заземляющих контактов ответвительных устройств к заземленной оболочке или заземляющему проводнику шинопровода до подключения фазных контактов ответвительных устройств к фазным проводникам шинопровода, или должен обеспечиваться надежный контакт металлической оболочки ответвительного устройства с металлической оболочкой шинопровода до соприкосновения фазных контактов ответвительного устройства с фазными проводниками шинопровода
[ГОСТ 6815-79]

Ответвительную коробку вставляют через окно, при этом втычные контакты соединяют с шинами и коробка фиксируется на шинопроводе.
[ВСН 363-76]

Тематики

• изделие электромонтажное
• электропроводка, электромонтаж

Синонимы

• ответвительная коробка (на шинопроводе)
• отводной блок (1)

Примечание(1) В документации Schneider Electric

Сопутствующие термины

• разъемное контактное соединение ответвительного устройства

EN

• mobile component
• tap-off unit

FR

• élément de dérivation
